un nouveau concept d'éclairage des espaces de déambulations.
No color selected
Un objet architectural, qui grâce à sa silhouette arbore tout en discrétion un nouveau concept d’éclairage des espaces piétonniers.
Cigo propose un renouveau aux mâts techniques, grâce à ses nombreuses possibilités mécaniques et photométriques.
De forme singulière, il s’intègre en douceur dans vos créations artistiques, en y apportant une touche discrète de modernité, équipé de notre système RGB pixel ou RGBW, il sera un atout ludique à votre expression !
Tout savoir sur Cigo topo
Optiques
En savoir plusTéléchargements
Les produits de la maison Rohl ont un ADN qui leur est propre.
- Brochure PDF file_save
- Notice de montage file_save
- Fiche prescription file_save
-
Fichiers LDT lock
Vous allez aimer
Les produits de la maison Rohl ont un ADN qui leur est propre.
Icaros 01 & 02
UNE GAMME DESSINÉE POUR LES BESOINS DES GRANDS ESPACES URBAINS.

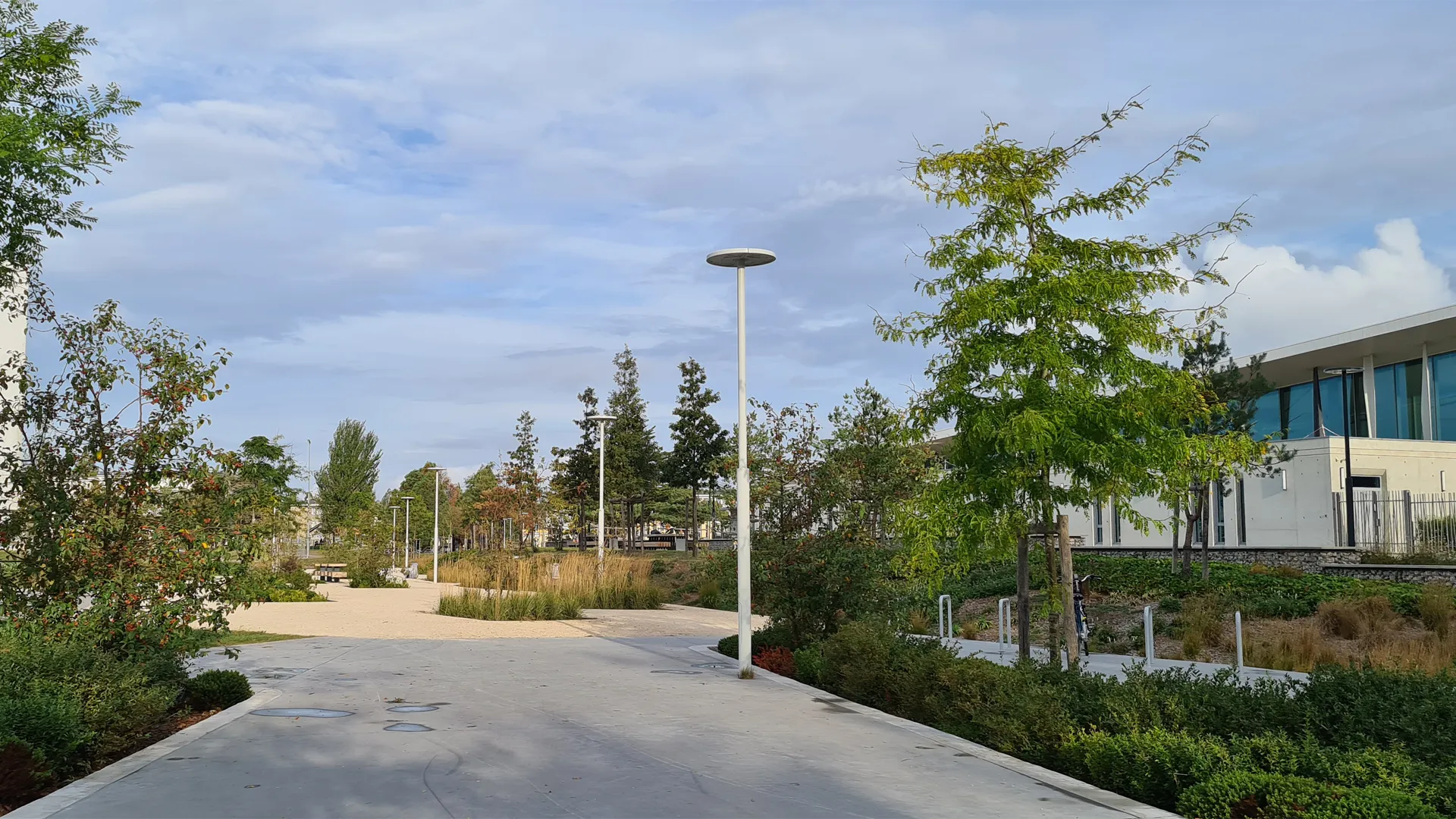

Vous aimez Cigo topo, découvrez-le dans votre environnement !
cigotopo
Luminaire à fixation Sommitale
Dimensions.
Cigo topo |
|
|---|---|
| Longueur | 800 mm |
| Largeur | 800 mm |
| Hauteur | 75 mm |
| Poids | 35 kg |
| Scx | 0.1 m² |
Techniques.
| Matériau Corps | Fonderie d'alumium |
| Matériau Vasque | Verre trempé extra clair |
| Ouverture | avec outils - vis imperdables |
| Finition | Thermolaquage Polyester |
| Classes d’isolation électrique | Classe I & II |
| Indice de protection IP | IP66 |
| Energie de choc IK | IK08 |
| ULR théorique | 0% |
| ULR installé | < 4% |
| CIE3 | > 95% |
| Nombre de LED | 32 à 160 LED |
| Flux sortant 3000 K | 0 à 50000 lm |
| Températures de couleur | 1800 K à 3000 K |
| Tension nominale | 220 - 240 V |
| Consommation électrique (700 mA) | 0 à 340 W |
| Protection surtensions | 6 kV mode différentiel - 10 kV mode commun |
| Température de fonctionnement | -40°C à +50°C |
| Pré-câblage | Standard 4 x 1,5 mm² HO7RNF |
| Montage | par bride sur Ø 89 ou 114 mm |
| Zhaga | Book13 - Book15 - Book18 |
| Pilotage | HUB |
Photométries
Tous les projets d'éclairage sont différents et requièrent à ce titre un éclairage des plus adaptés. Dans ce cadre, nous avons développé des optiques qui permettent de répondre aux éxigences de ces différentes configurations.
Axes structurants | ||
|---|---|---|
R1 |  | Éclairage routier de chaussées larges. |
R4 |  | Éclairage routier de zones structurantes. |
H1 |  | Éclairage asymétrique de chaussées avec distance importante entre deux mâts. |
Quartiers résidentiels & centres-villes | ||
R2 |  | Éclairage asymétrique de zones résidentielles où les luminaires sont installés à de faibles hauteurs. |
S2 |  | Éclairage pour petites rues résidentielles. |
C1 |  | Éclairage de centres urbains et places. |
Parcs & parkings | ||
P1 |  | Éclairage d’ambiance de type symétrique. |
A2 |  | Éclairage asymétrique large de type projecteur. |
A1 |  | Éclairage asymétrique dirigé de type projecteur. |
Mise en lumière d'espaces | ||
F2 |  | Faisceau intensif symétrique 2x10°. |
F4 |  | Faisceau intermédiaire symétrique 2x25°. |
F6 |  | Faisceau extensif symétrique 2x63°. |
| Optiques | R1 | R4 | H1 | R2 | S2 | C1 | P1 | A2 | A1 | F2 | F4 | F6 |
| Réducteurs Flux Arrière | radio_button_checked | radio_button_checked | radio_button_checked | radio_button_unchecked | radio_button_checked | radio_button_unchecked | radio_button_unchecked | radio_button_checked | radio_button_unchecked | radio_button_unchecked | radio_button_unchecked | radio_button_unchecked |
| Optiques | Réducteurs Flux Arrière |
| R1 | radio_button_checked |
| R4 | radio_button_checked |
| H1 | radio_button_checked |
| R2 | radio_button_unchecked |
| S2 | radio_button_checked |
| C1 | radio_button_unchecked |
| P1 | radio_button_unchecked |
| A2 | radio_button_checked |
| A1 | radio_button_unchecked |
| F2 | radio_button_unchecked |
| F4 | radio_button_unchecked |
| F6 | radio_button_unchecked |
radio_button_checkedCompatibilité entre Réducteur Flux Arrière & Optique
radio_button_uncheckedIncompatibilité entre Réducteur Flux Arrière & Optique
Montage & fixations
Tous les projets d'éclairage public sont différents et requièrent à ce titre un éclairage des plus adaptés. Dans ce cadre, nous avons développé différentes typologies de fixations afin de répondre à l'ensemble des besoins d'installations de nos luminaires.
